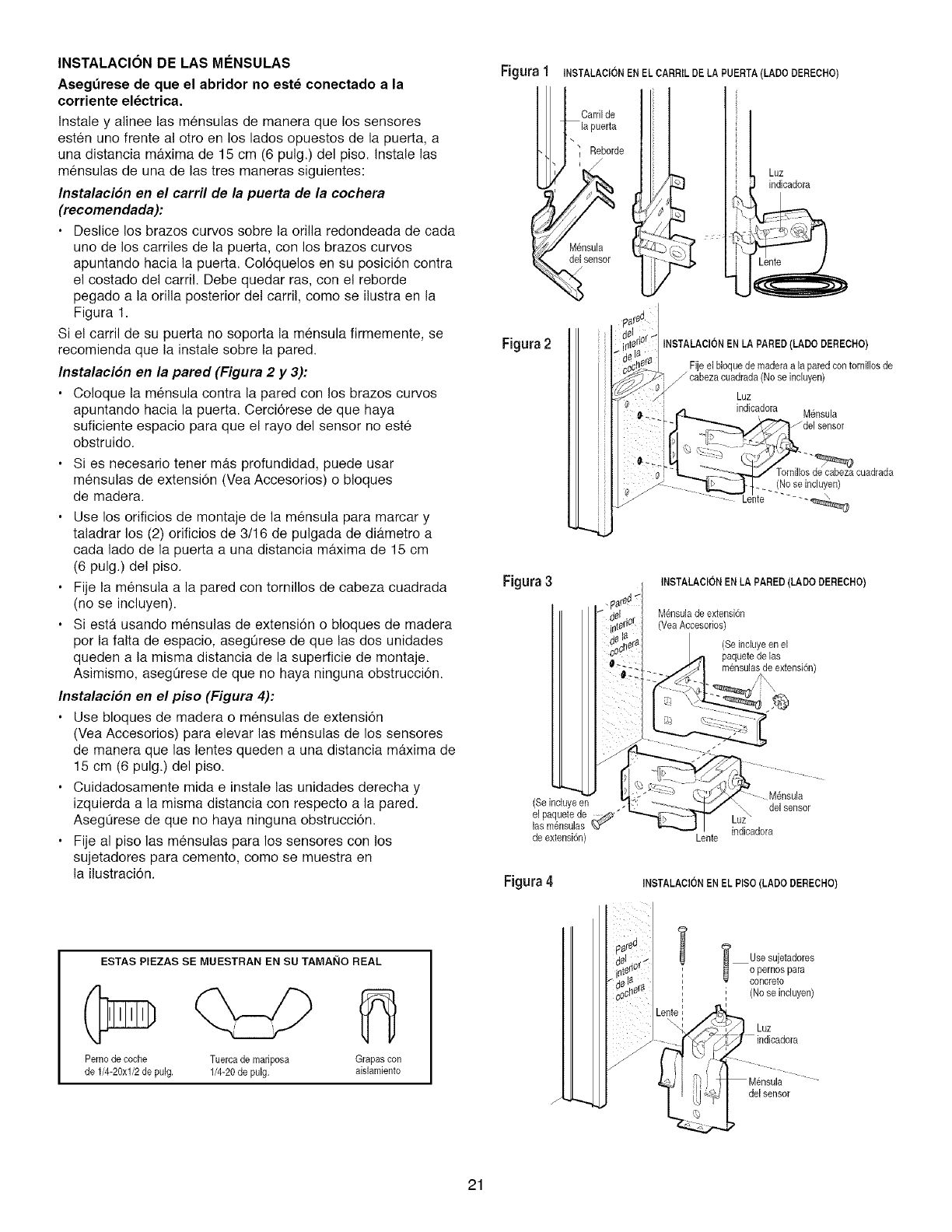

INSTALACION DE LAS MI_NSULAS
Asegurese de que el abridor no este conectado a la
corriente electrica.
lnstale y alinee las mensulas de manera que los sensores
esten uno frente al otro en los lades opuestos de la puerta, a
una distancia maxima de 15 cm (6 pulg.) del piso. Instale las
mensulas de una de las tres maneras siguientes:
Instalaci6n en el carril de la puerta de la cochera
(recomendada):
• Deslice los brazos curves sobre la orilla redondeada de cada
uno de los carriles de la puerta, con los brazos curvos
apuntando hacia la puerta. Coloquelos en su posici6n contra
el costado del carril. Debe quedar ras, con el reborde
pegado a la orilla posterior de! carril, como se ilustra en la
Figura 1.
Si el carril de su puerta no soporta la mensula firmemente, se
recomienda que la instale sobre la pared.
Instalaci6n en la pared (Figura 2 y 3):
• Co!oque la mensula contra la pared con los brazos curves
apuntando hacia la puerta. Cerciorese de que haya
suficiente espacio para que e! rayo del sensor no este
obstruido.
• Si es necesario tener mas profundidad, puede usar
mensulas de extensi6n (Vea Accesorios) o bloques
de madera.
• Use los orificios de montaje de la mensula para marcar y
taladrar los (2) orificios de 3/t6 de pulgada de dia.metro a
cada lade de la puerta a una distancia ma.xima de 15 cm
(6 pulg.) del piso.
• Fije la mensula a la pared con tornillos de cabeza cuadrada
(no se incluyen).
• Siesta usando mensulas de extensi6n o bloques de madera
por la falta de espacio, asegQrese de que las dos unidades
queden a la misma distancia de la superficie de montaje.
Asimismo, asegQrese de que no haya ninguna obstrucci6n.
Instalaci6n en el piso (Figura 4):
• Use bloques de madera o mensulas de extensi6n
(Vea Accesorios) para elevar las mensulas de los sensores
de manera que las lentes queden a una distancia maxima de
15 cm (6 pulg.) del piso.
• Cuidadosamente mida e instale las unidades derecha y
izquierda a la misma distancia con respecto a la pared.
AsegOrese de que no haya ninguna obstruccion.
• Fije al piso las mensulas para los sensores con los
sujetadores para cemento, como se muestra en
la ilustracion.
Figura 1 INSTALACIONEN ELCARRILDE LAPUERTA(LADO DERECHO)
Figura2
Carrilde
lapuerta
\
_ Reborde
M6nsula
del sensor
Luz
indicadora
r_d
eri°rl _. INSTALACIONEN LA PARED LADODERECHO
_e_ra [ Fijeel bIoquedemaderaa ,aparedcon torni,,osde
_J cabeza cuadrada (No se incluyen)
_ Luz
_-..i _ indicadora M_nsula
o, % n,,osde a e a oa rada
flNose odoyeo/
/ _Lehte ......
Figura3
INSTALAClONEN LAPARED(LADODERECHO)
M_nsuladeextensi6n
(VeaAccesorios)
(Seinchyeen
elpaquetede _""
lasmensulas
deextensi6n)
Lente
M_nsula
delsensor
indicadora
Figura4 INSTALAClONEN EL PISO(LADO DERECHO)
ESTAS PIEZAS SE MUESTRAN EN SU TAMAI_IO REAL
Pernodecoche Tuercademariposa Grapascon
de 1/4-20xl/2 depulg. 1/4-20de pulg. aislamiento
i '_ Use sujetadores
o pernospara
I
_ concreto
, (Nose incluyen)
Luz
indicadora
del sensor
21
