Signal Generator Overview
Rear Panel

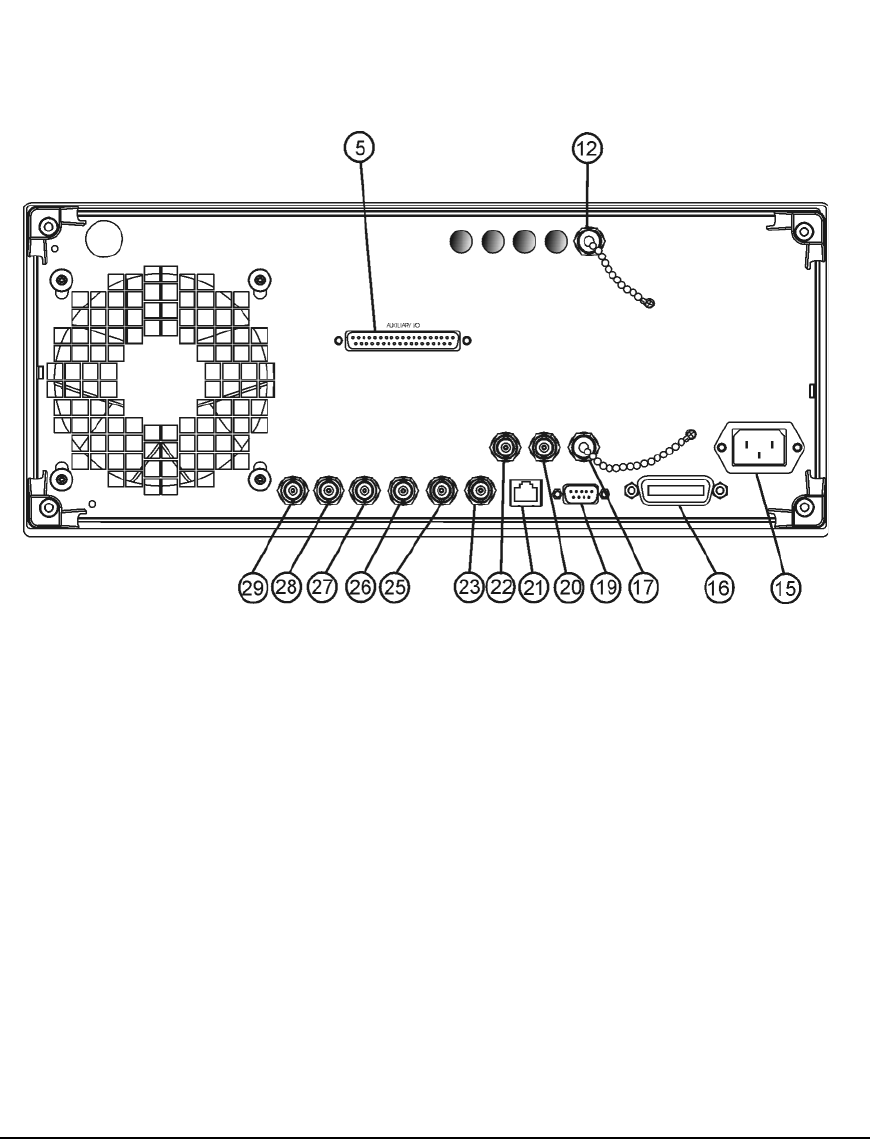

Figure 1-5 Standard E8257D Rear Panel
5. AUXILIARY I/O 19. AUXILIARY INTERFACE 25. Z-AXIS BLANK/MKRS
12. COH CARRIER 20. 10 MHz IN 26. SWEEP OUT
15. AC Power Receptacle 21. LAN 27. TRIGGER OUT
16. GPIB 22. 10 MHz OUT 28. TRIGGER IN
17. 10 MHz EFC 23. STOP SWEEP IN/OUT 29. SOURCE SETTLED
