3-48 Machine Maintenance Procedures
PCH Heatsink Removal 0
Prerequisite:
Mainboard Removal
1. Locate PCH heatsink (C) on mainboard. Refer to Figure 3-38.
2. Loosen two (2) captive screws (A) as shown in Figure 3-43.
3. Remove PCH heatsink from mainboard.

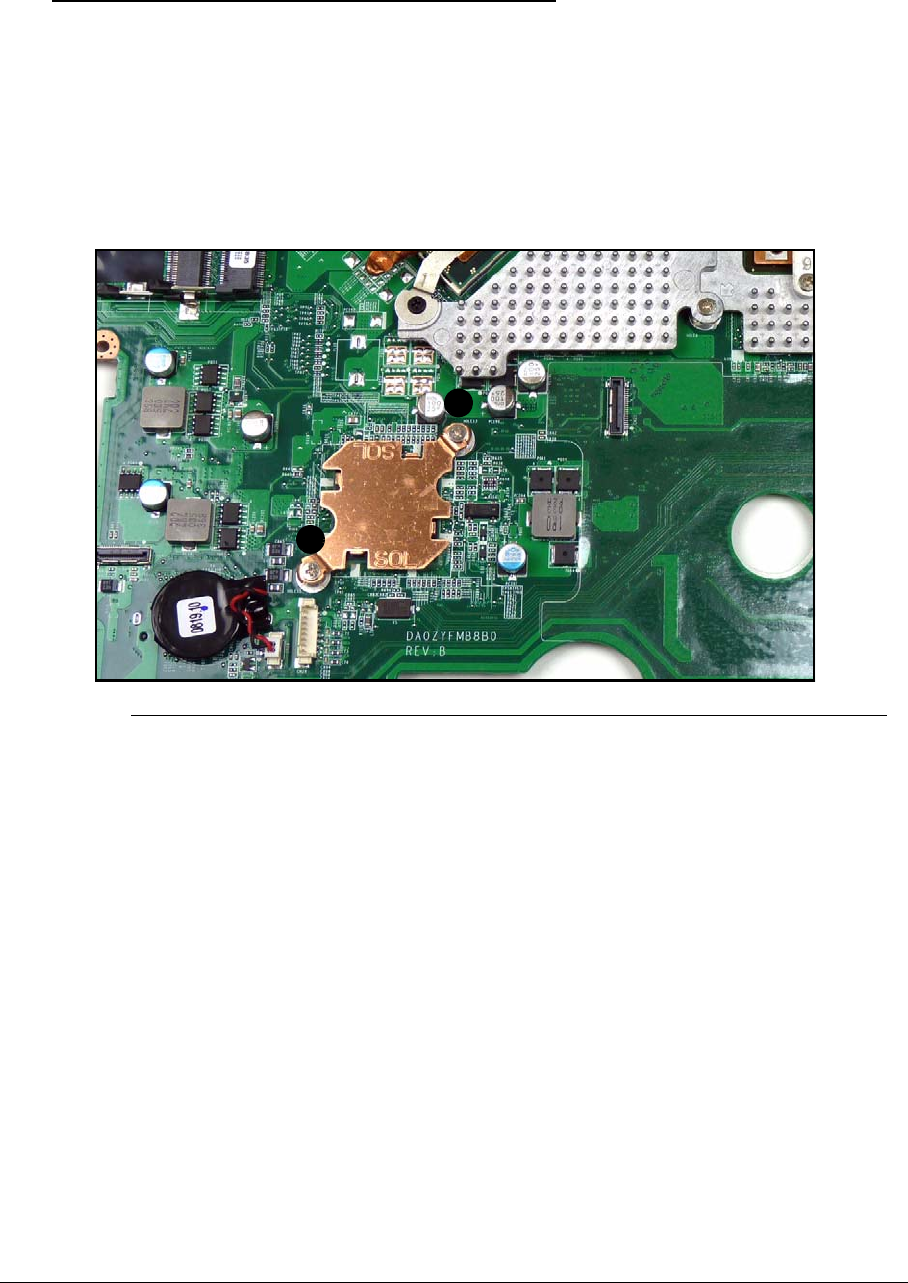

Figure 3-43. PCH Heatsink
A
A
