E19
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

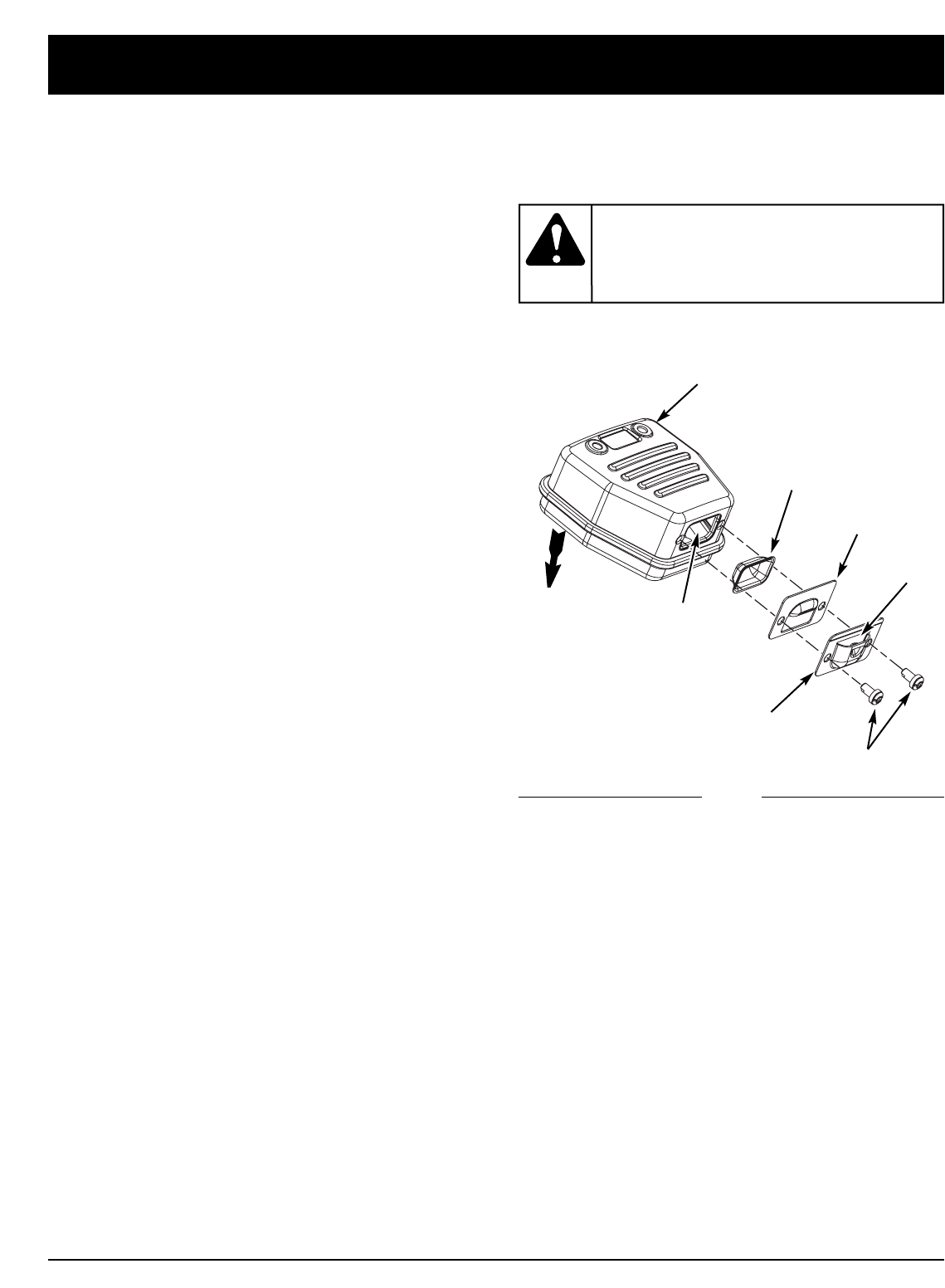

Fig. 41
Si el
conjunto
del deflector de emisiones no se aprieta
fijamente se puede caer y causarle daño a la
unidad y posibles lesiones personales graves.
ADVERTENCIA:
MANTENIMIENTO DEL PARACHISPAS
NOTA: El flujo de las emisiones puede ser en una
dirección solamente: APARTÁNDOSE del motor.
Preste mucha atención a cómo se ensambla el
silenciador, de modo que lo pueda volver a
armar exactamente como está. El no hacerlo así
dañará a la unidad y pudiera causar lesiones
personales graves.
1. Quite el filtro de aire / tapa del silenciador. Ver
Remoción de la Tapa del Filtro / Silenciador.
2. Localice el silenciador, pero no lo quite. Busque los
dos (2) tornillos en la parte inferior del silenciador
(Fig. 41). Estos dos tornillos unen el conjunto de
deflector de escape y la pantalla del parachispas a la
parte inferior del silenciador. Quite los dos (2)
tornillos usando una llave torx No. 20 o un
destornillador plano.
3. Utilizando un pequeño destornillador plano,
palanquee con cuidado hacia arriba la pantalla del
parachispas del agujero encastrado, fijándose que la
parte “levantada” de la pantalla del parachispas
quede dentro del agujero encastrado. Retire la
pantalla del parachispas del silenciador.
4. Limpie la rejila del parachispas con un cepillo de
cerdas metálicas. Cámbiela si está dañada o si no la
puede limpiar completamente.
5. Vuelva a instalar la pantalla del parachispas
colocando la parte “levantada” de la pantalla dentro
del agujero empotrado del silenciador. Cerciórese de
que la pantalla del parachispas quede plana contra
el silenciador.
6. Coloque la placa del parachispas encima del
parachispas con el lado “levantado” hacia arriba
mirando al motor (Fig. 41).
7. Coloque el capó del parachispas encima de la placa
del parachispas con el lado “levantado” hacia arriba
y la apertura mirando en dirección CONTRARIA al
motor (Fig. 41). Asegúrese de que el escape se dirija
en dirección CONTRARIA al motor.
8. Vuelva a colocar los dos tornilos que quitó en el Paso
2 y apriételos firmemente.
9. Reinstale la tapa del filtro de aire / silenciador.
Tornillos
Silenciador
Pantalla del
parachispas
Placa del
parachispas
Capó del
parachispas
Agujero que ha
quedado
abierto
El conjunto del capó
del parachispas
incluye:
Placa del parachispas
Capó del parachispas
y Tornillos
Abertura
Motor
