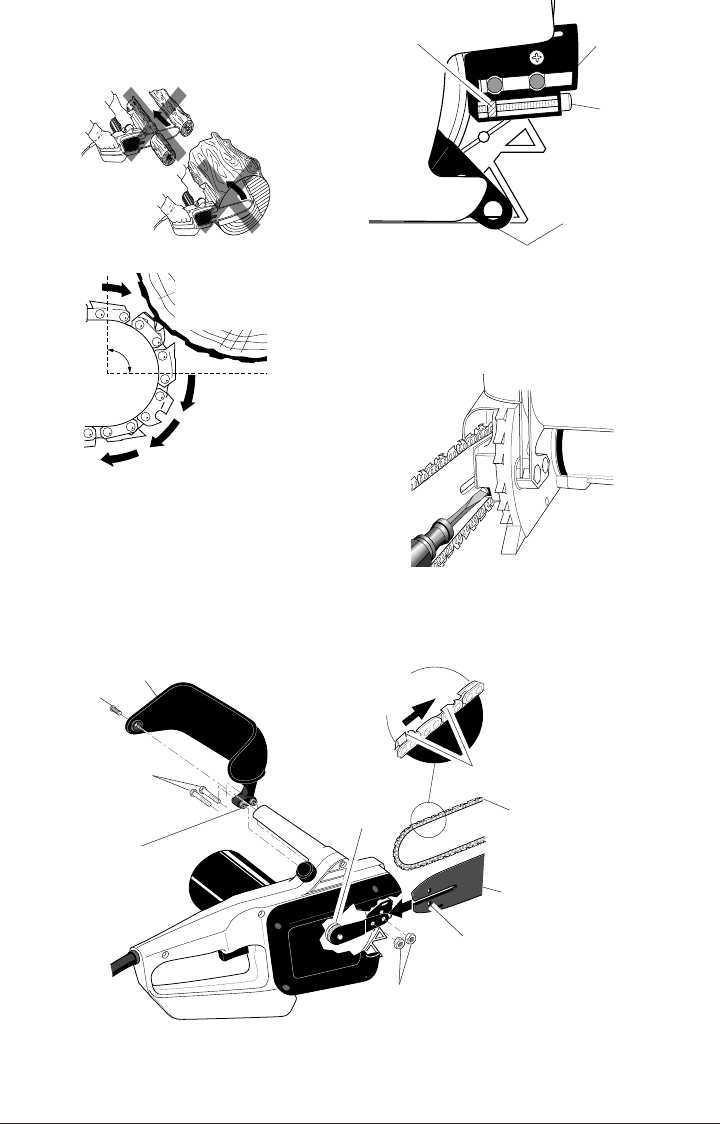

Figure 2 - Kickback Hazard Example: Do Not Let
Nose of Guide Bar Touch Object While Chain
is Moving
Figura 2 - Ejemplo del peligro de contragolpe: No
permita que el extremo de la barra de guía toque el
objeto mientras la cadena está en movimiento
Figure 2 - Exemple du risque de recul. Ne pas
laisser le nez de la guide-chaîne toucher un objet
pendant que la chaîne est en mouvement.
90° Quadrant/
Cuadrante de
90°/Angle de 90˚
Do Not Let Guide Bar
Touch Here/No permita que
la barra de guía toque aquí/
Ne pas laisser le nez de la
guide-chaîne toucher ici.
Direction/
Dirección/Sens
du mouvement
FIGURES/FIGURAS/
FIGURES
Continued/Continúa/Suite
Guide Bar Nuts/Tuercas de la barra
de guía/Écrous de Guide-chaîne
Guide Bar Bolts/Pernos
de la barra de guía/Vis
de verrouillage du guide
Saw Chain/
Cadena serrada/
Chaîne
Guide Bar/Barra de
guía/Guide-chaîne
Drive Sprocket/
Rueda dentada
de impulso/Pignon
d’entraînement
Adjusting Hole/
Orificio de ajuste/
Trou de réglage
Continued/Continúa/À suivre
Mounting Stand-Outs/
Soportes Espaciadores
de Montaje/Manchons de
montage
Tapping Screw/
Tornillo Auto
Roscante/Vis
autotaraudeuse
Front Hand Guard/Protección Frontal
de la Mano/Protège-main avant
Figure 3 - Assembling Guide Bar, Chain, and Hand Guard
Figura 3 - Ensamble de la Barra Guía, Cadena y Protección para la mano
Figure 3 - Assemblage du guide-chaîne, de la chaîne et du protège-main
Figure 4 - Part Locations For Assembling Guide
Bar
Figura 4 - Ubicaciones de la Zona para el
Ensamble de la Barra Guía
Figure 4 - Emplacement des pièces pour
l’assemblage du guide-chaîne
Towards Guide Bar Nose/
Hacia el extremo frontal
de la barra de guía/Vers
le nez de la guide-chaîne
Cutting Edge/Borde
de corte/Tranchant
Adjusting Plate/Placa
de Regulación/
Plaque d’ajustement
Adjusting Block/Bloque
de Regulación/Cale de
réglage
Sprocket Support/Soporte
de la rueda dentada/
Support de pignon
Adjusting Screw/
Tornillo de ajuste/
Vis de réglage
Figure 5 - Turning Adjusting Screw
Figura 5 - Girando el Tornillo de Regulación
Figure 5 - Comment tourner la vis de réglage
