Français
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, 9/16 po, ET 5/8 po blocs de bois (minimum de 6 po (15,2 cm) de
hauteur).
Reportez-vous à la liste des pièces des page 9.

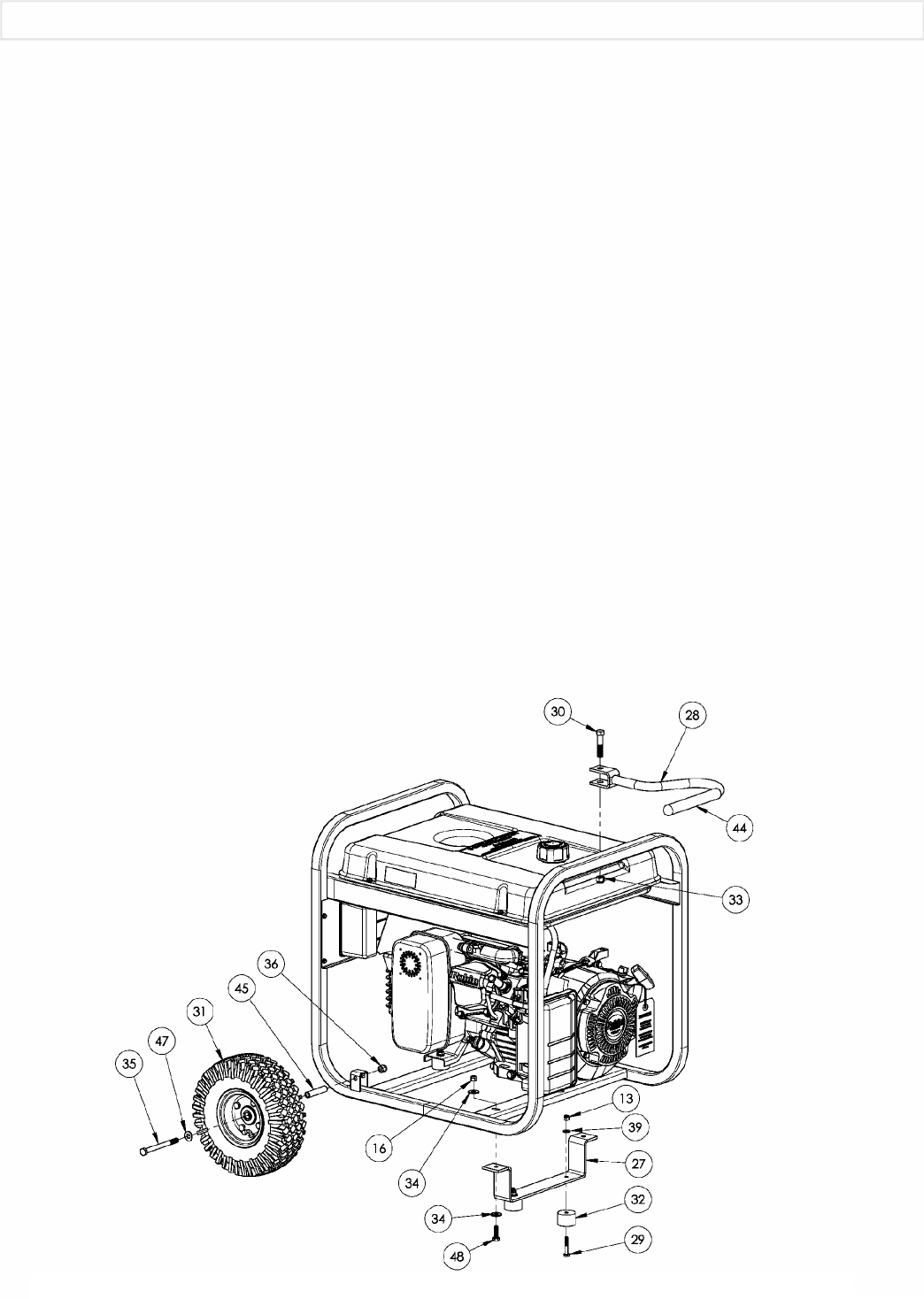

INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 45) dans le centre de la roue (article 31).
3.Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de 3/8 po (article 47) dans la roue (article 31), puis dans le support
de la roue sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le
support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 36) sur le boulon et serrer de façon à bien fixer la roue sur la tubulure.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.Monter le pied (article 32) sur le support de pied (article 27) au moyen d'un boulon de 1/4-20 x 1.5 po (article 29). Fixer
l'ensemble en vissant sur le boulon un écrou nyloc de 1/4 po (article 13), avec une rondelle 1/4 po (article 39).
Attention : ne pas trop serrer, pour ne pas écraser le matériau du pied.
2.En bloquant le côté alternateur de la génératrice, mettre en place le support de pied sous le profilé en U. Visser un boulon de
5/16-18 x 1 po (article 48) avec une rondelle de 5/16 po (article 34) dans les trous de fixation, puis visser sur le boulon un
écrou nyloc de 5/16 po (article 16), avec une rondelle de 5/16 po (article 34) pour fixer le support de pied au profilé.
POSE DE LA POIGNEE
1.Mettre la poignée (article 28) sur la tubulure du chariot du côté où se trouvent les pieds en la centrant bien sur la tubulure
supérieure.
2.Insérer le boulon de 7/16 x 2 po (article 30) dans la poignée tel qu’indiqué sur le diagramme et fixer en place à l’aide de
l’écrou à frein élastique de 7/16 po (article 33).Serrer jusqu’à ce que la poignée soit bien fixée sur la tubulure du chariot.
3.Appliquez un aérosol de laque ou un produit adhésif semblable sur la poignée (article 28) et faites ensuite glisser la prise
(article 44) sur la poignée. L'emploi de l'aérosol de laque en facilitera l'assemblage et permettra à la prise de coller à la
poignée.
REMARQUE: Quand utilisant une couverture de génératrice avec cela portabilité charrette, le poignée doit être déplacé à
la position descendante.
L'INSTALLATION DE KIT DE TRANSPORT
