Français
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, et 9/16 po, blocs de bois (minimum de 6 po de hauteur)

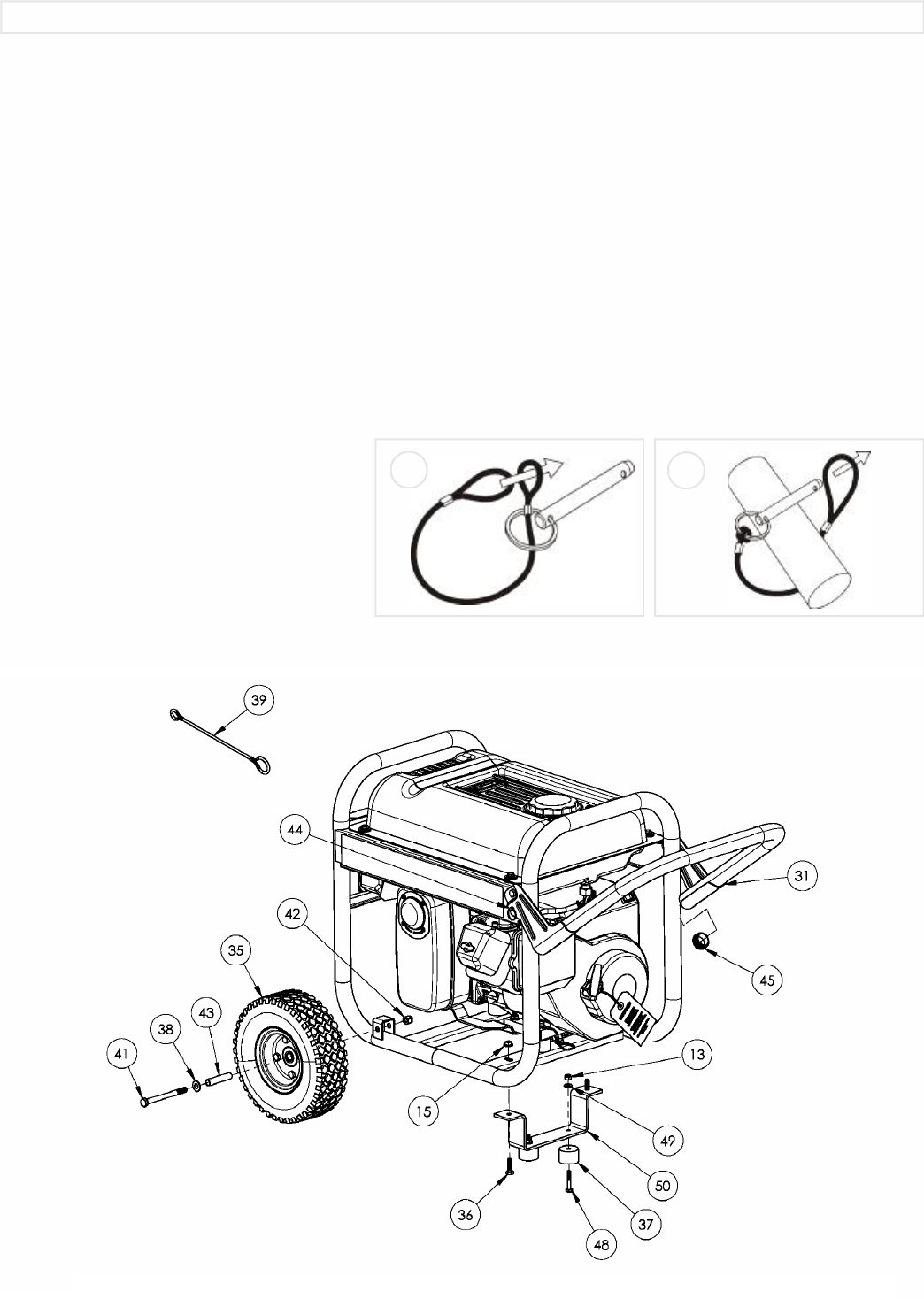

Reportez-vous à la liste des pièces et au dessin des pages 8 et 9.
INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 43) dans le centre de la roue (article 35).
3.Enfiler le boulon de 3/8 x 4.25 po (article 41) et rondelle de 3/8 po (article 38) dans la roue (article 35), puis dans le support
de la roue sur le transporteur, en le plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le
support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 42) sur le boulon et serrer de façon à bien fixer la roue sur la transporteur.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.Monter le pied (article 37) sur le support de pied (article 50) au moyen d'un boulon de 1/4-20 x 1.5" (article 48).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc (article 13), avec une rondelle (article 49). Attention : ne pas trop
serrer, pour ne pas écraser le matériau du pied.
2.En bloquant le côté alternateur de la génératrice, mettre en place le support de pied sous le profilé en U. Visser un boulon de
5/16-18 x 1" (article 36) dans les trous de fixation, puis visser sur le boulon un écrou bride de 5/16'' (article 15), pour fixer le
support de pied au profilé.
POIGNEE VERROUILLANT
1.Attacher le lanyard (article 39) à l’épingle de
relâchement (article 44) et le transporteur selon
l'illustration.
2.Pour verrouiller la poignée (article 31) dans la
position étendue, aligner les trous dans le
support de poignée avec les trous dans le
support de transporteur et insérer l’épingle de
relâchement (article 44).
3.L'insertion capuchon (article 45) dans les fins de
poignée (article 31)
L'INSTALLATION DE KIT DE TRANSPORT
2
1
