HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”, 1/2”, 9/16”, y 5/8”, bloque(s) de madera, mínimo de 6” de alto.

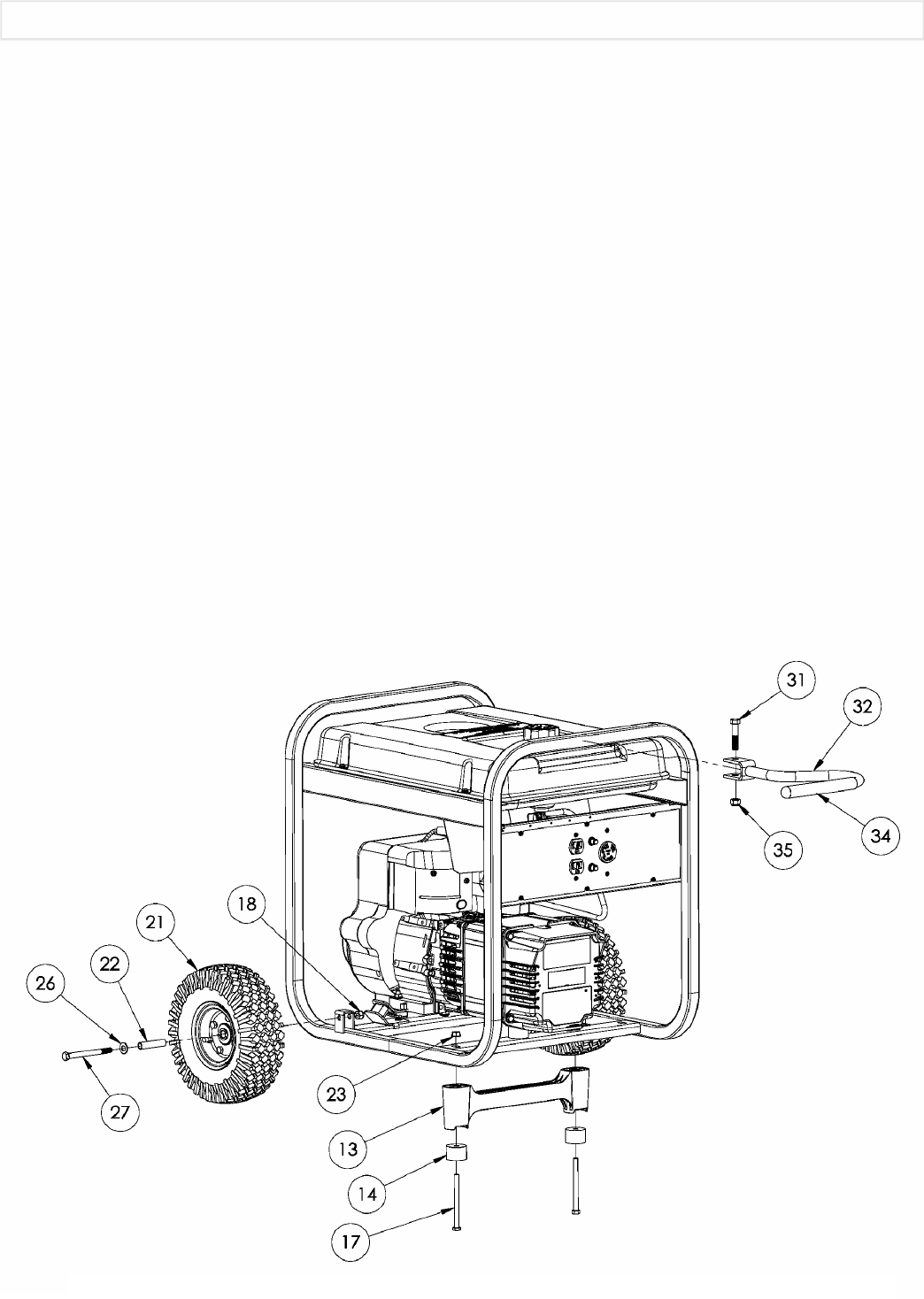

Consulte la lista de partes y dibujo que aparecen en las páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de
rueda.
2.Inserte el espaciador de la rueda (artículo 22) en el centro de la rueda (artículo 21).
3.Deslice el perno de 3/8 x 4.25” (artículo 27) y arandela de 3/8 (artículo 26) a través de la rueda (artículo 21)
, y luego a través
del soporte de la rueda en el transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 18) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Bloquee el lado del alternador del generador para colocar el soporte de la pie (artículo 13) bajo el canal portador. Enrosque
un perno de 5/16-18 x 4" (artículo 17) con una pie (artículo 14) a través de los orificios de montaje y enrosque una tuerca
brida de 5/16 (artículo 23) al perno para asegurar el soporte de la pie al portador. Precaución: No apriete demasiado para
que el material de la pie no colapse.
INSTALACIÓN DE LA MANIJA
1.Coloque la manija (artículo 32) sobre la barra transportadora en el mismo extremo de las patas, centrando la manija en la
transportadora.
2.Deslice el perno de 7/16 x 2” (artículo 31) a través de la manija, tal como se indica en el diagrama, y fíjela con la tuerca de
nyloc de 7/16” (artículo 35). Apriétela hasta que la manija quede firmemente asegurada a la barra transportadora.
3.Aplique rociador para el cabello en aerosol o un adhesivo similar a la manija (artículo 32), y luego deslice el agarradero de la
manija (artículo 34) sobre la manija. El rociador para el cabello en aerosol permitirá un ensamble más fácil y adherirá el
agarradero a la manija.
7
Español
INSTALACION DEL JUEGO DE TRANSPORT
