Spanish
* Motor 10 HP Briggs & Stratton OHV
* El sensor del nivel bajo de aceite
* Receptáculos sobre el panel de control
* El arranque eléctrico
* CordKeeper™
* Tanque plástico de combustible con capacidad
de 18.9 litros (5 galones)
* Juego de transporte
A. Receptáculo dúplex de 120 voltios, 20 amperes
Este dúplex está partido de modo que puedan extraerse
20 amp de corriente desde cada mitad del receptáculo. Sin
embargo, la potencia total extraída debe mantenerse dentro de
los valores nominales de la placa de identificación. Estos
receptáculos pueden usarse junto con el receptáculo de cierre
giratorio siempre y cuando el generador no esté sobrecargado.
B. Receptáculo de cierre giratorio de 120/240 voltios, 20
amperes
Puede extraerse un máximo de 20 amp desde el
receptáculo de 120/240 voltios siempre y cuando sea el único
receptáculo usado. Sin embargo, la corriente debe limitarse al
valor nominal de la placa de identificación. Si se utiliza un
receptáculo de 120/240 voltios junto con los receptáculos de 120
voltios, la carga total extraída no debe exceder los valores
nominales de la placa de identificación.
C. Interruptor
Los receptáculos se protegen mediante un cortacircuitos de
CA. Si se sobrecarga el generador u ocurre un cortocircuito
externo, el cortacircuitos saltará. Si esto ocurre, desconecte
todas las cargas eléctricas y trate de determinar la causa del
problema antes de usar el generador nuevamente. Si la
sobrecarga causa que salte el cortacircuitos, reduzca la carga.
NOTA: Si salta continuamente el cortacircuitos, se podría
dañar el generador o el equipo. El cortacircuitos puede
restaurarse pulsando el botón del cortacircuitos.
D. Receptáculo de cierre giratorio de 120 voltios
Puede extraerse un máximo de 30 amp o 3600 vatios desde
este receptáculo. Si se utilizan otros receptáculos al mismo
tiempo, la potencia total usada debe mantenerse dentro de los
valores nominales de la placa de identificación.
E. CordKeeper™
El CordKeeper™ es una
característica exclusiva que se
utiliza para impedir que los tapones
se salgan de los receptáculos de
120 voltios.
CABLEADO DE ENCENDIDO ELÉCTRICO
Su motor está equipado con un sistema de carga lenta. El
cable rojo de 14 AWG (American Wire Gauge) que viene del
motor debería estar conectado al terminal de batería positivo
(ver manual del operador del motor).
La batería y el cabeado de la batería es provisto por el
cliente. Use los leds de cobre No. * AWG (del American Wire
Gauge). Provea un led desde el botón a presión al terminal de
batería de carga positive (+) y un led desde el chasis del
generador al terminal de batería negativo (-).
ADVERTENCIA: Las baterías contienen
ácido sulfúrico (cuando están llenas). Pueden
contener gases explosivos. Siempre deben
cumplirse las advertencias de seguridad
provistas con la batería.
– Mantenga alejadas las chispas, la llama y
los cigarrilllos.
– El gas hidrógeno se genera durante la
carga y la descarga.
– Siempre proteja los ojos, la piel y la ropa
al trabajar cerca de las baterías.

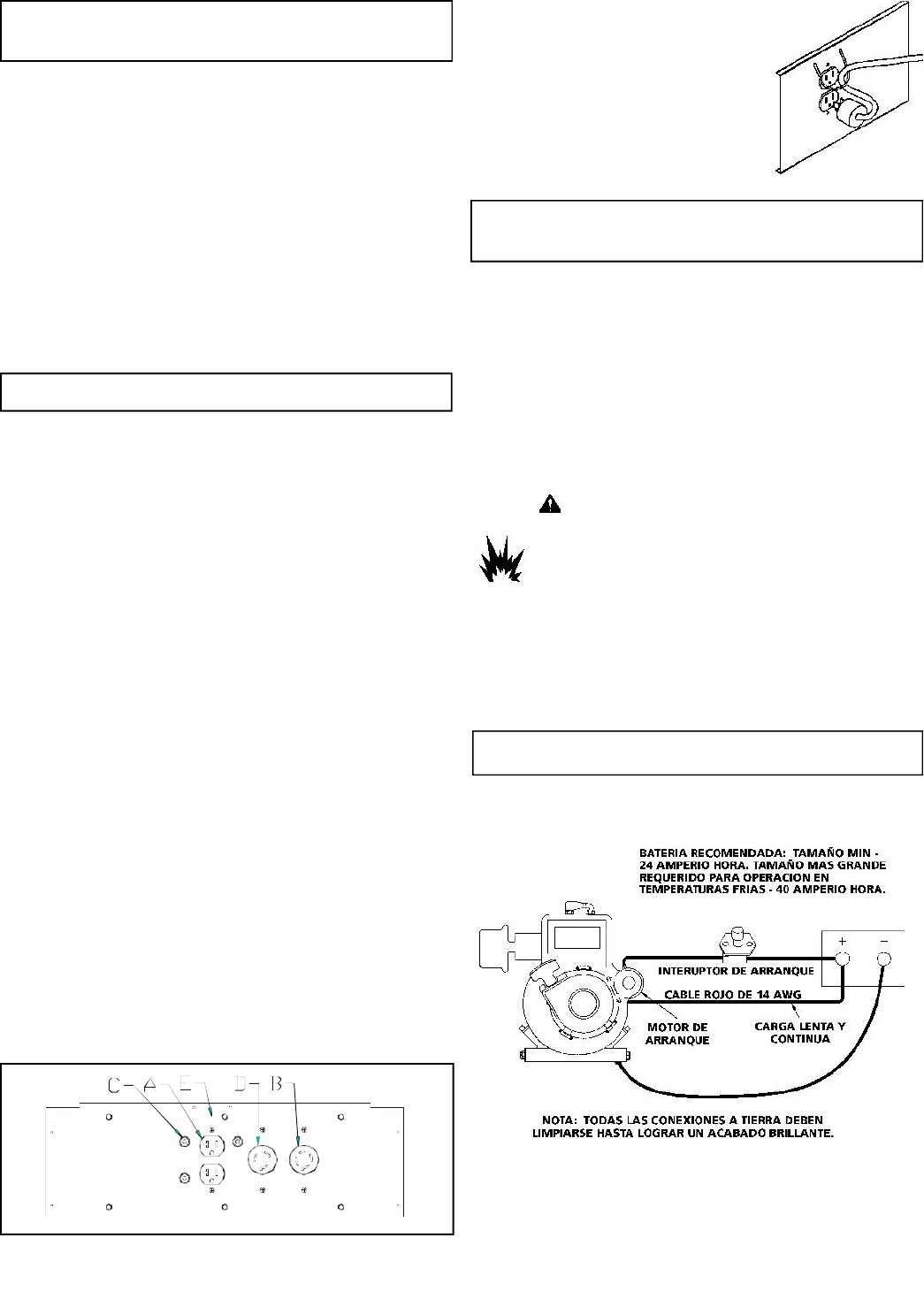

PANEL DE CONTROL
CARACTERISTICAS PRINCIPALES DEL
GENERADOR
CABLEADO DE ARRANQUE
ELECTRICO
DIAGRAMA DE CABLEADO BASICO
