HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”, 1/2”, y 9/16”, bloque(s) de madera, mínimo de 6” de alto.
Consulte la lista de partes y dibujo que aparecen en las páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de
rueda.
2.Inserte el espaciador de la rueda (artículo 46) en el centro de la rueda (artículo 31).
3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de 3/8 (artículo 47) a través de la rueda (artículo 31)
, y luego a través
del soporte de la rueda en el transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 36) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 32) al soporte de la misma (artículo 30) con un perno de 1/4-20 x 1.5" (artículo 45)
. Enrosque una
arandela (artículo 39) y una tuerca nyloc (artículo 13) al perno para asegurar el ensamble. Precaución: No apriete
demasiado para que el material de la pie no colapse.
2.Bloquee el lado del motor del generador para colocar el soporte de la pie bajo el canal portador. Enrosque un perno de
5/16-18 x 1" (artículo 44) con una arandela de 5/16 (artículo 34) a través de los orificios de montaje y enrosque una arandela
de 5/16 (artículo 34) y una tuerca nyloc de 5/16 (artículo 16) al perno para asegurar el soporte de la pie al portador.
MANIJA QUE CIERRA
1.Conecte los acollador (artículo 33) al alfiler de la
liberación (artículo 37) y el portador como
mostrado en la ilustración.
2.Para cerrar el manija (artículo 28) en la posición
extendida, alinea los hoyos en los soporte del
manija con los hoyos en el soporte de
transportador y mete el alfiler de la liberación
(artículo 37).
3.La adición tapa (artículo 38) en fines del manija
(artículo 28).
7
Español

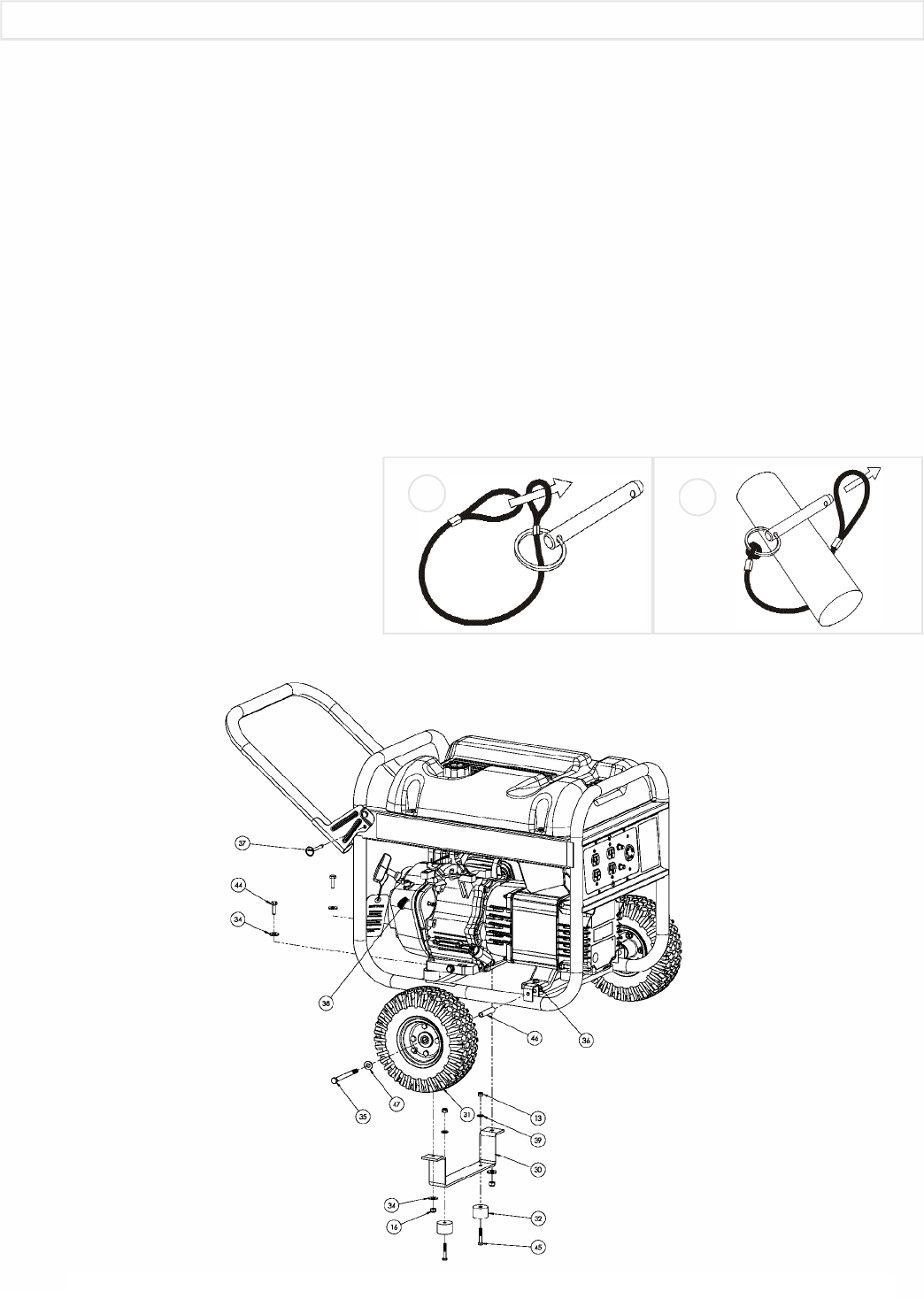

INSTALACION DEL JUEGO DE TRANSPORT
1
2
