HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 1/2” y 9/16”, bloque(s) de madera, mínimo de 6” (15 cm) de alto.
Consulte la lista de partes y dibujo que aparecen en las páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de
rueda.
2.Inserte el espaciador de la rueda (artículo 43) en el centro de la rueda (artículo 35).
3.Deslice el perno de 3/8 x 3.5” (artículo 41) a través de la rueda (artículo 35), y luego a través del soporte de la rueda en el
transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 42) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Bloquee el lado del motor del generador para colocar el espaciador (artículo 38) y un pie (artículo 37) bajo el canal portador.
Enrosque un perno de 5/16-18 x 2.75" (artículo 36) a través de los orificios de montaje y enrosque una arandela de 5/16
(artículo 40) y una tuerca nyloc de 5/16 (artículo 16) al perno para asegurar el pie al portador.
Precaución: No apriete demasiado para que el material de la pie no colapse.
2.Repita el paso 1 para el pie restante.
MANIJA QUE CIERRA

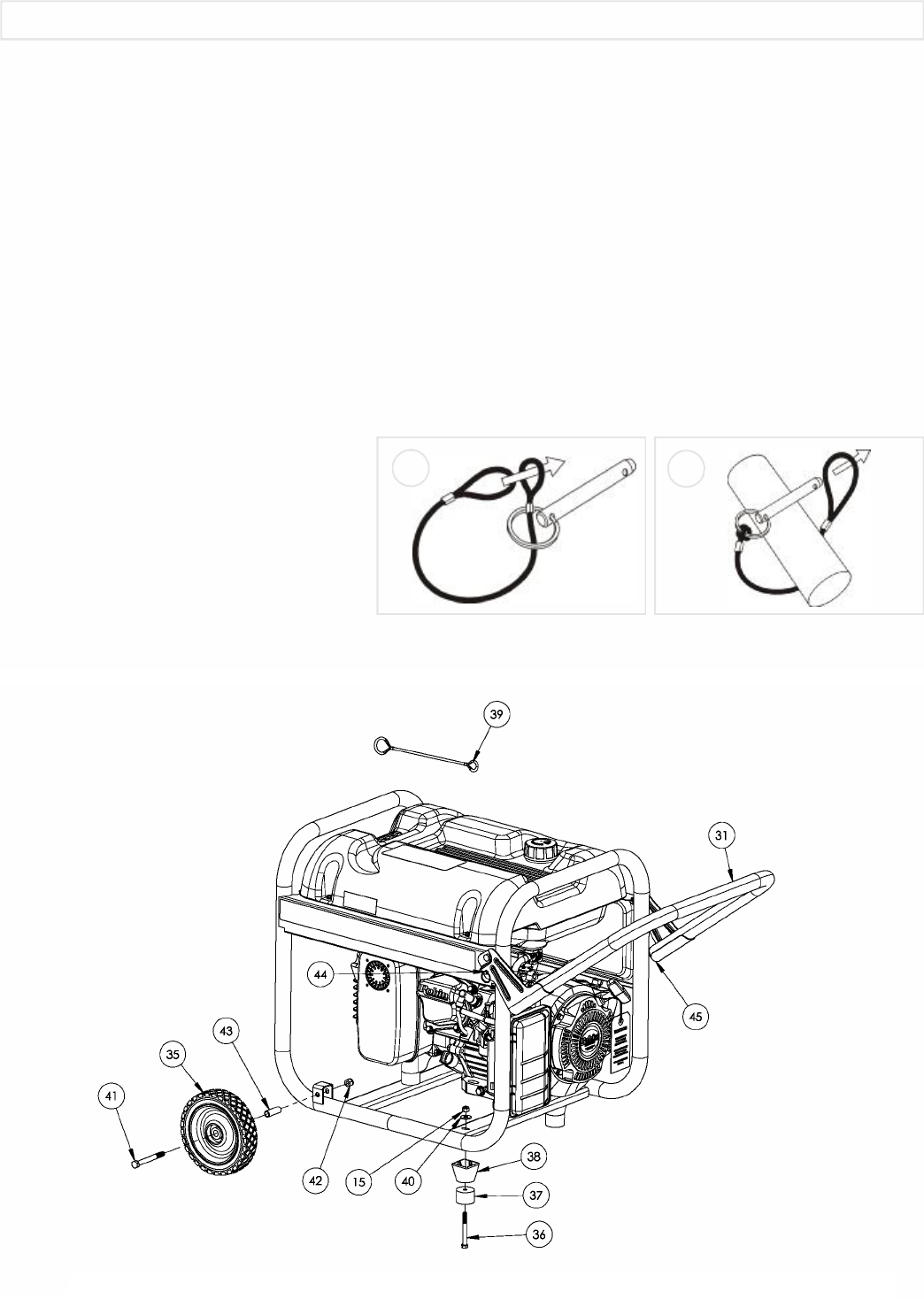

1.Conecte los acollador (artículo 39) al alfiler de la
liberación (artículo 44) y el portador como
mostrado en la ilustración.
2.Para cerrar el manija (artículo 31) en la posición
extendida, alinea los hoyos en los soporte del
manija con los hoyos en el soporte de
transportador y mete el alfiler de la liberación
(artículo 44).
3.La adición tapa (artículo 45) en fines del manija
(artículo 31).
7
Español
INSTALACION DEL JUEGO DE TRANSPORT
1
2
