HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”,
1/2”, y 9/16, bloque(s) de madera, mínimo de 6” de alto.
Consulte la lista de partes y dibujo que aparecen en las
páginas 8 y 9.

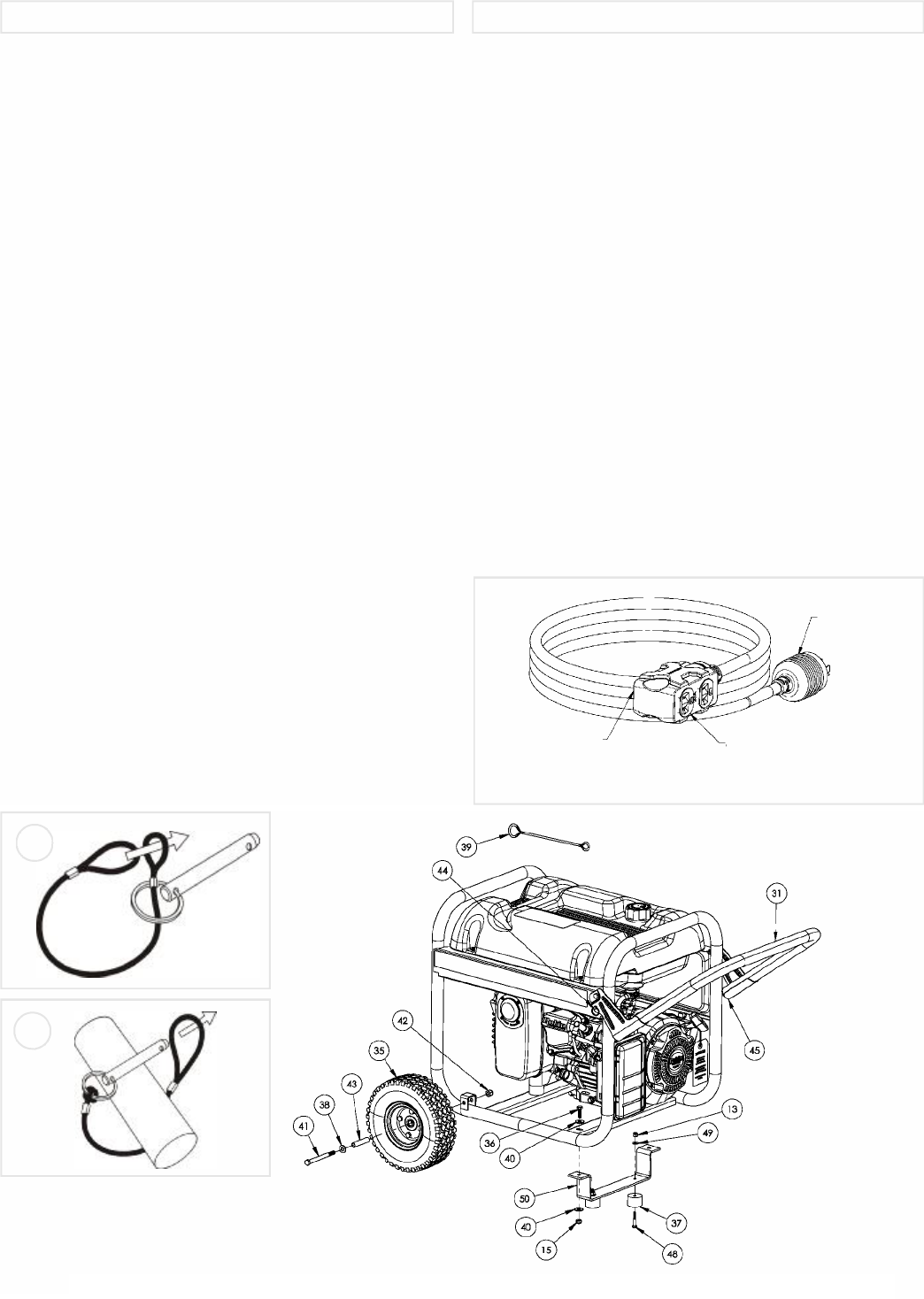

INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 43) en el centro
de la rueda (arculo 35).
3.Deslice el perno de 3/8 x 4.25” (arculo 41) y arandela de
3/8 (artículo 38) a través de la rueda (artículo 35), y luego
a través del soporte de la rueda en el transportador,
colocando el lado descentrado del centro de la rueda en
contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 42) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 37) al soporte de la misma
(arculo 50) con un perno de 1/4-20 x 1.5" (artículo 48).
Enrosque una arandela (artículo 49) y una tuerca nyloc
(arculo 13) al perno para asegurar el ensamble.
Precaución: No apriete demasiado para que el material
de la pie no colapse.
2.Bloquee el lado del alternador del generador para colocar el
soporte de la pie bajo el canal portador. Enrosque un
perno de 5/16-18 x 1" (artículo 36) con una arandela de
5/16 (artículo 40) a través de los orificios de montaje y
enrosque una arandela de 5/16 (artículo 40) y una tuerca
nyloc de 5/16 (artículo 15) al perno para asegurar el
soporte de la pie al portador.
MANIJA QUE CIERRA
1.Conecte los acollador (arculo 39) al alfiler de la liberacn
(arculo 44) y el portador como mostrado en la ilustración.
2.Para cerrar el manija (artículo 31) en la posición extendida,
alinea los hoyos en los soporte del manija con los hoyos en
el soporte de transportador y mete el alfiler de la liberacn
(artículo 44).
3.La adición tapa (arculo 45) en fines del manija (artículo
31).
Su generador viene con un juego de cordón eléctrico para
105ºC de cuatro conductores calibre 12 SJTW de 25 pies.
Este cordón viene con un enchufe de bloqueo de giro L14-20P,
en un extremo, que se enchufará directamente en el
receptáculo de bloqueo de giro correspondiente del panel de
control de su generador . El extremo opuesto viene equipado
con un conector de 4 circuitos especial que consta de
receptáculos 5-20R. Estos se pueden emplear en cargas
individuales de energía. Aserese de que las cargas no
exceden la clasificación de 20 amperios del juego de
cordones eléctricos. La protección del interruptor de circuito
se proporciona en el panel de control de su generador.
Observará que el conector de 4 circuitos está codificado
con color con receptaculos gris y amarillo. Cuado se energiza
varias cargas a la vez, es menor mantener las cargas iguales
suministradas para cada mitad de color diferente, si es posible.
La mitad gris y amarillo del conector son capaces de sostener
20 amperios de corriente en caso de que su generador sea
capaz de suministrar 4800 watts de energía. Revise las
clasificaciones de la placa de identificacn para la capacidad
de wattage del generador.
7
Español
INSTALACION DEL JUEGO DE TRANSPORT JUEGO DE CORDÓN
2
1
ENCHUFE DE
BLOQUEO DE
GIRO L14-20P
RECEPTÁCULOS 5-20R
(GRIS)
RECEPTÁCULOS
5-20R (AMARILLO)
