HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16”, 1/2”, y 9/16”, bloque(s) de madera, mínimo de 6” de alto.
Consulte la lista de partes y dibujo que aparecen en las páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de
rueda.
2.Inserte el espaciador de la rueda (artículo 43) en el centro de la rueda (artículo 35).
3.Deslice el perno de 3/8 x 4.25” (artículo 41) y arandela de 3/8 (artículo 38) a través de la rueda (artículo 35)
, y luego a través
del soporte de la rueda en el transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 42) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 37) al soporte de la misma (artículo 50) con un perno de 1/4-20 x 1.5" (artículo 48)
. Enrosque una
arandela (artículo 49) y una tuerca nyloc (artículo 13) al perno para asegurar el ensamble. Precaución: No apriete
demasiado para que el material de la pie no colapse.
2.Bloquee el lado del alternador del generador para colocar el soporte de la pie bajo el canal portador. Enrosque un perno de
5/16-18 x 1" (artículo 36) con una arandela de 5/16 (artículo 40) a través de los orificios de montaje y enrosque una arandela
de 5/16 (artículo 40) y una tuerca nyloc de 5/16 (artículo 15) al perno para asegurar el soporte de la pie al portador.
MANIJA QUE CIERRA

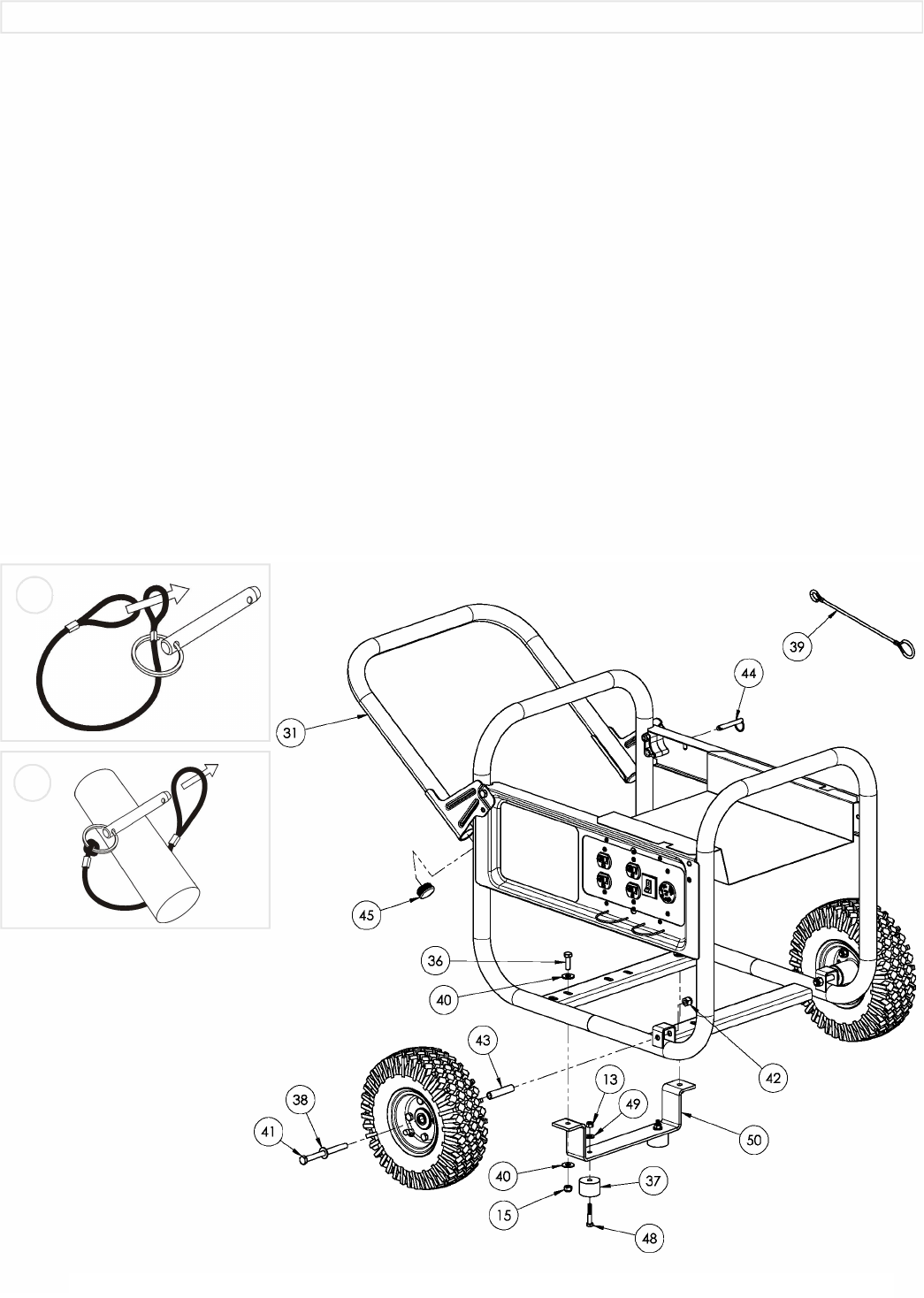

1.Conecte los acollador (artículo 39) al alfiler de la liberación (artículo 44) y el portador como mostrado en la ilustración.
2.Para cerrar el manija (artículo 31) en la posición extendida, alinea los hoyos en los soporte del manija con los hoyos en el
soporte de transportador y mete el alfiler de la liberación (artículo 44).
3.La adición tapa (artículo 45) en fines del manija (artículo 31).
7
Español
INSTALACION DEL JUEGO DE TRANSPORT
2
1
