Français
OUTILS NÉCESSAIRES : Cliquet à rochet de 1/2 po, 9/16 po, ET 5/8 po blocs de bois (minimum de 6 po (15,2 cm) de hauteur).
Reportez-vous à la liste des pièces des page 9.
INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de celle où se trouve le capuchon du réservoir d’essence sur un bloc de
façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 66) dans le centre de la roue (article 65).
3.Enfiler le boulon de 3/8 x 3.5 po (article 67) dans la roue (article 65)
, puis dans le support de la roue sur le transporteur, en le
plaçant de façon à ce que le côté le plus en creux du moyeu de la roue repose contre le support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 64) sur le boulon et serrer de façon à bien fixer la roue sur la tubulure.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.En bloquant le côté stator de la génératrice, mettre en place le entretoise (article 61) et un pied (article 62) sous le profilé en
U. Visser un boulon de 5/16-18 x 2.75 po (article 63) dans les trous de fixation, puis visser sur le boulon un écrou nyloc de
5/16 po (article 22), avec une rondelle de 5/16 po (article 60) pour fixer le pied au profilé. Attention: ne pas trop serrer,
pour ne pas écraser le matériau du pied.
2.Répéter l'étape 1 pour le pied restant.
POSE DE LA POIGNEE
1.Mettre la poignée (article 57) sur la tubulure du chariot du côté où se trouvent les pieds en la centrant bien sur la tubulure
supérieure.
2.Insérer le boulon de 7/16 x 2 po (article 56) dans la poignée tel qu’indiqué sur le diagramme et fixer en place à l’aide de
l’écrou à frein élastique de 7/16 po (article 58).Serrer jusqu’à ce que la poignée soit bien fixée sur la tubulure du chariot.
3.Appliquez un aérosol de laque ou un produit adhésif semblable sur la poignée (article 57) et faites ensuite glisser la prise
(article 59) sur la poignée. L'emploi de l'aérosol de laque en facilitera l'assemblage et permettra à la prise de coller à la
poignée.
REMARQUE: Quand utilisant une couverture de génératrice avec cela portabilité charrette, le poignée doit être déplacé à
la position descendante.

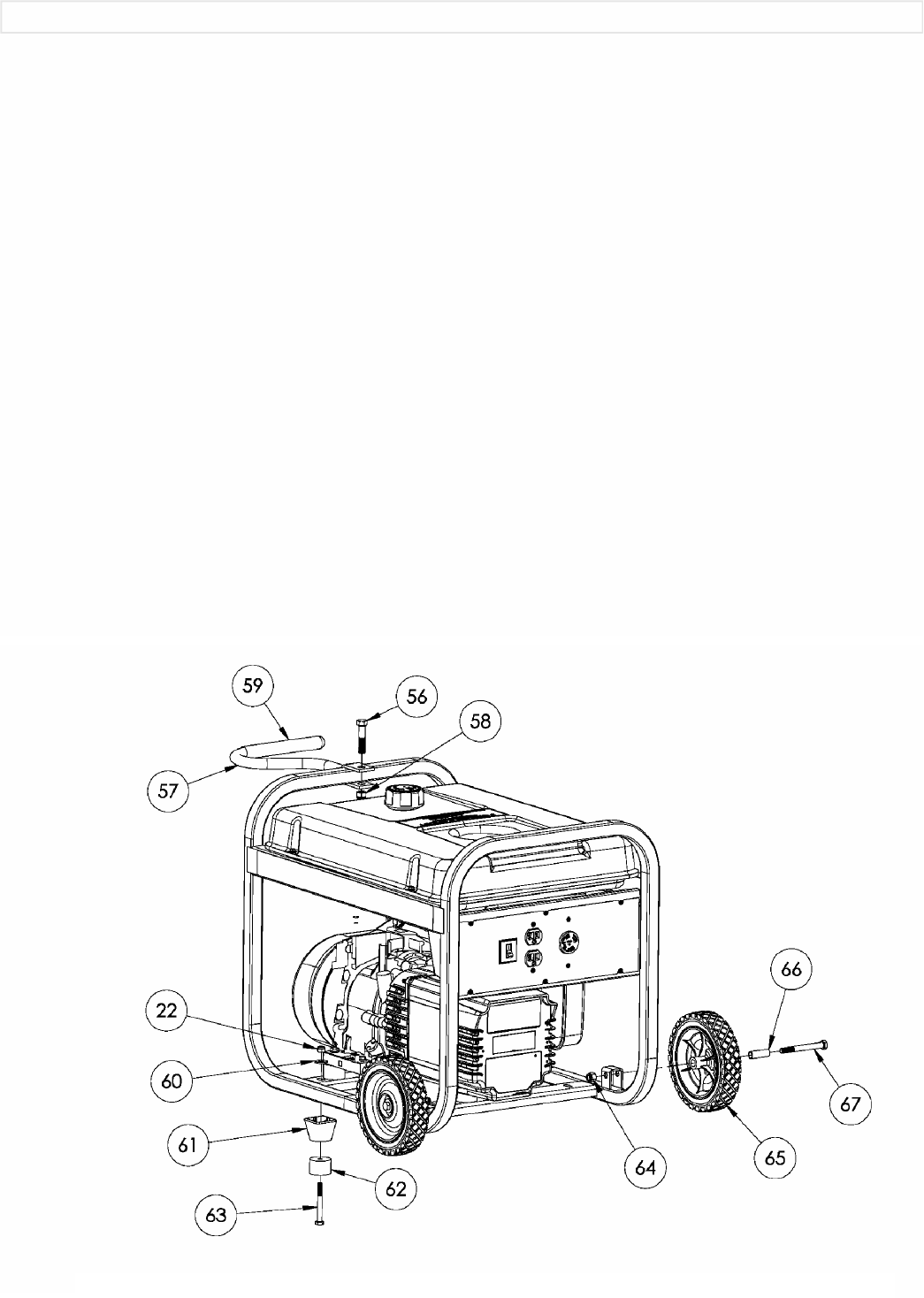

L'INSTALLATION DE KIT DE TRANSPORT
