* 10 HP Briggs & Stratton OHV moteur
* Le détecteur d’huile bas niveau
* Prises sur tableau de commande
* Démarreur électrique
* La tension automatique régulatrice
* Réservoir de carburant en plastique d'une
contenance de 18.9 litres (5 gallons)
* Nécessaire de portabilité
A. Prise double de 120 V, 20 A
Cette prise double est câblée pour fournir 20 A. La
charge totale doit cependant rester dans les limites indiquées
sur la plaque signalétique. Ces prises peuvent s’utiliser en
conjonction avec la prise à verrouillage à condition que la
génératrice ne soit pas surchargée.
B. Prise à verrouillage de 120/240 V, 20 A
Cette prise de 120/240 V fournit un maximum de 20 A à
condition que ce soit la seule utilisée. La charge totale doit par
ailleurs rester dans les limites indiquées sur la plaque
signalétique. Si la prise de 120/240 V est utilisée en
conjonction avec les prises de 120 V, la charge totale ne doit
pas dépasser les limites indiquées sur la plaque.
C. Disjoncteurs
Les prises sont protégées par un disjoncteur alternatif. En
cas de surcharge ou de court-circuit extérieur, le disjoncteur
saute. Si cela se produit, débrancher tout appareil relié à la
génératrice et essayer de déterminer la cause du problème
avant d’essayer de la réutiliser. Si le disjoncteur saute en
raison d’une surcharge, réduire la charge. REMARQUE : La
génératrice ou les appareils branchés dessus peuvent se
trouver abîmés si le disjoncteur saute continuellement.
Appuyer sur le bouton du disjoncteur pour le réenclencher.
CÂBLAGE ÉLECTRIQUE AU DÉMARRAGE
Votre moteur est équipé d’un système de charge
d’entretien. Le fil rouge #14 AWG (American Wire Gauge)
sortant du moteur doit être branché à la cosse positive de la
batterie (Voir le manuel de l’opérateur du moteur).
Pour certains modèles, la batterie et les fils de la batterie
doivent être fournis par le client. Utilisez des fils de cuivre #8
AWG (American Wire Gauge). Installez un fil de l’interrupteur à
bouton poussoir à la cosse positive (+) de la batterie et un fil du
châssis du générateur à la cosse négative (-) de la batterie.
ATTENTION: Les batteries contiennent de
l’acide sulfurique) lorsqu’elles sont pleines).
Elles peuvent également produire des gaz
explosifs. Toujours observer les mesures de
sécurité recommandées par le fabricant.
– Ne pas fumer à proximité de batteries, les
garder à distance süre de toute source
d’étincelles ou de flamme.
– De l’hydrogène est produit pendant la
décharge et la recharge de la batterie.
– Toujours protéger les yeux, la peau et les
vêtements lorsqu’on travaille à proximité
de batteries.
4
French

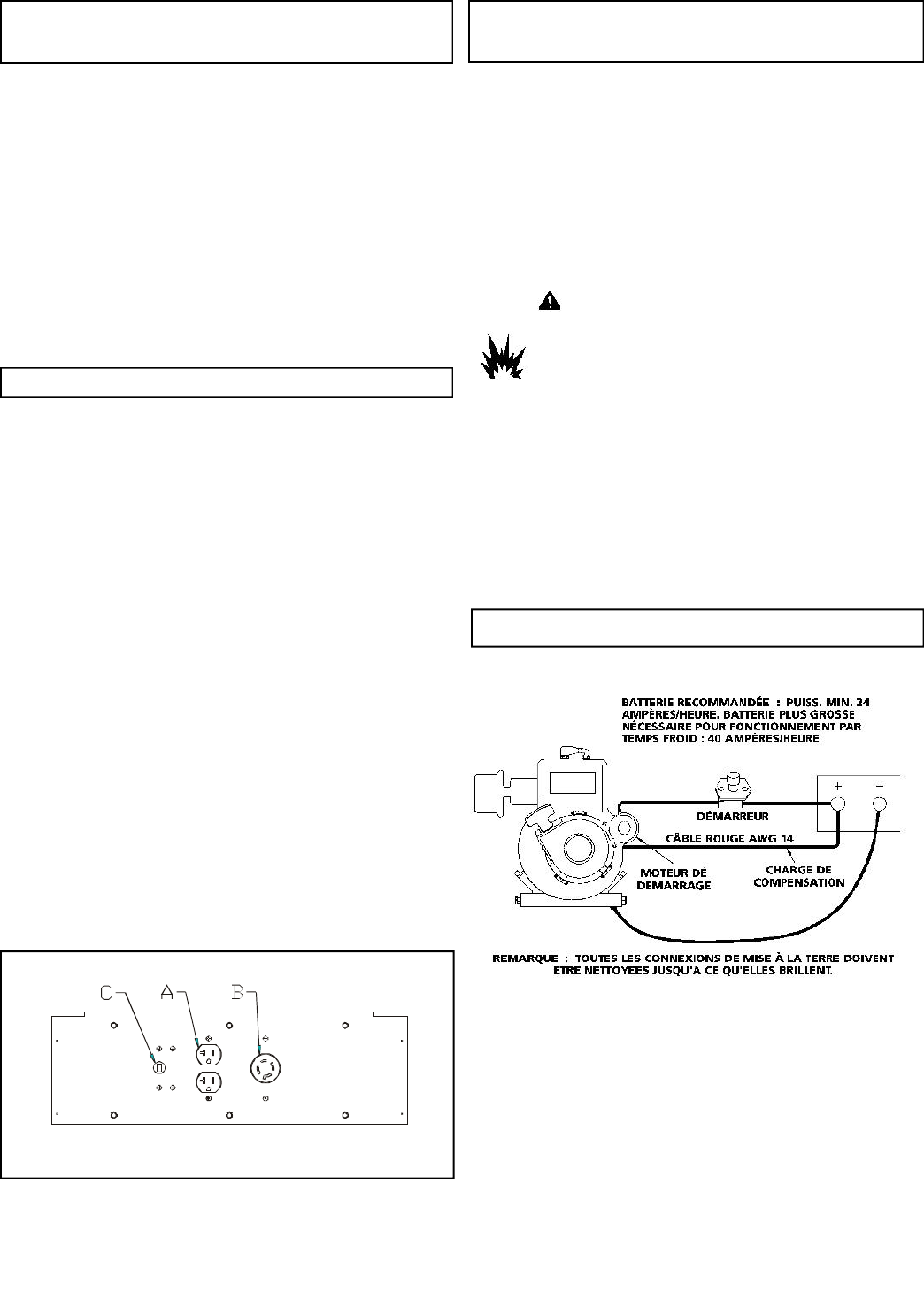

CARACTÉRISTIQUES PRINCIPALES DE LA
GÉNÉRATRICE
TABLEAU DE COMMANDE
CÂBLAGE DU DÉMARREUR
ÉLECTRIQUE
DIAGRAMME DE CÂBLAGE DE BASE
