4. Le bloc-piles doit être rechargé lorsquʼil nʼarrive pas à produire
suffisamment de puissance pour des travaux qui étaient facilement
réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles
dans ces conditions. Suivre les procédures de charge. On peut
également recharger à tout moment un bloc-piles partiellement
déchargé sans affecter sa longévité.
5. Tout corps étranger conducteur, tel que notamment la laine
dʼacier, le papier dʼaluminium ou toute accumulation de particules
métalliques, doit être maintenu à distance des ouvertures du
chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles
nʼy est inséré. Débrancher le chargeur avant tout nettoyage.
6. Ne pas congeler le chargeur, lʼimmerger dans lʼeau ou dans tout
autre liquide.
AVERTISSEMENT : Risque de choc électrique. Éviter la
pénétration de tout liquide dans le chargeur. Ne jamais tenter dʼouvrir
le bloc-piles pour quelque raison que ce soit. Si le boîtier en plastique
du bloc-piles est brisé ou fissuré, le retourner à un centre de réparation
pour quʼil soit recyclé.

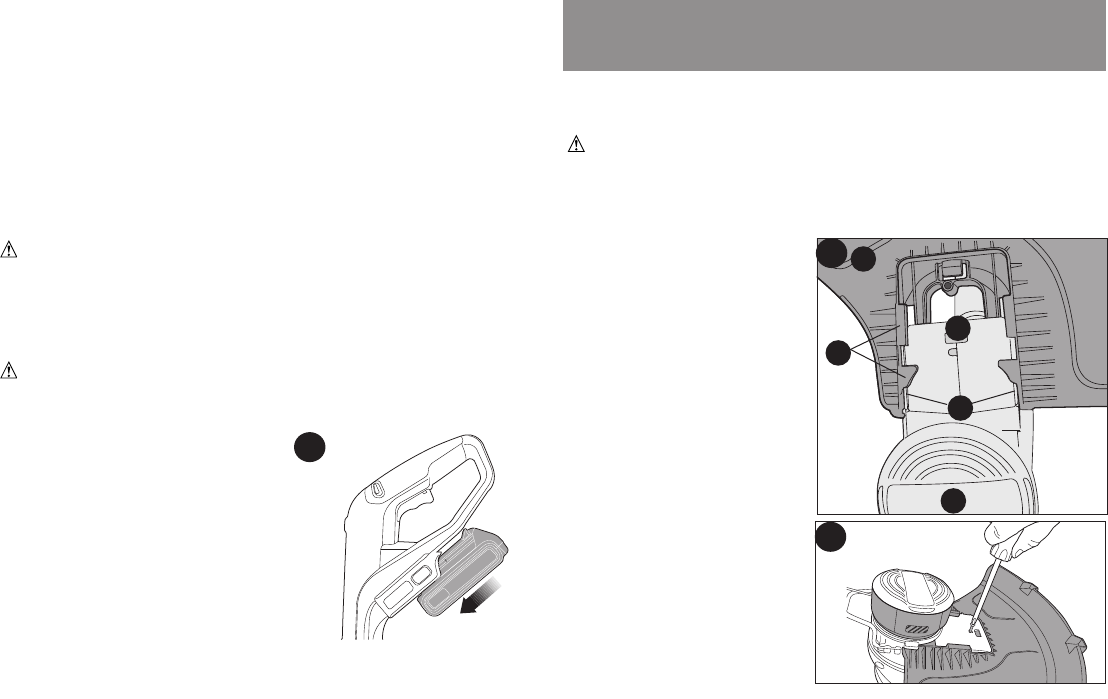

INSERTION ET RETRAIT DU BLOC-PILES
AVERTISSEMENT : Sʼassurer que le bouton de verrouillage
est bien engagé pour empêcher lʼutilisation de la détente avant la
pose ou le retrait de la pile.
INSTALLATION DU BLOC-PILES :
Insérer le bloc-piles dans lʼoutil de
manière à entendre un déclic
(figure 2).
RETRAIT DU BLOC-PILES :
Enfoncer le bouton de dégagement
du bloc-piles situé au dos du bloc-
piles, puis retirer le bloc-piles de
lʼoutil.
OUTILS REQUIS POUR LʼASSEMBLAGE (NON FOURNIS) :
- Tournevis cruciforme
POSE DU PARE-MAIN
AVERTISSEMENT : Retirer la pile de lʼoutil avant
dʼessayer de fixer le pare-main, le guide de coupe ou la
poignée. NE JAMAIS UTILISER LʼOUTIL SANS LE PARE-MAIN
SOLIDEMENT FIXÉ. Le pare-main doit toujours être en place sur
lʼoutil pour protéger lʼopérateur.
Mettre le taille-bordure à
lʼenvers de manière à voir le
couvercle de la bobine (a).
Mettre le pare-main (b) à
lʼenvers et le glisser sur le
boîtier du moteur (c).
Sʼassurer que les pattes (d)
du dispositif de protection
engagent les nervures (e) du
boîtier du moteur comme
dans lʼillustration.
Continuer de glisser le
pare-main jusquʼà ce quʼil «
sʼenclenche » en position.
À lʼaide dʼun tournevis
cruciforme, insérer la vis du
pare-main comme lʼillustre la
figure 4 pour terminer
lʼassemblage du pare-main.
Une fois le pare-main
installé, retirer lʼenveloppe
de la lame, pour la coupe du
fil, située sur le bord du
pare-main.
CONFIGURATION DE LʼASSEMBLAGE ET
DES RÉGLAGES
2
a
e
d
c
b
3
4
